一、主题内容与适用范围
本规范规则了选用机械式联轴器(简称联轴器〉的核算方法,以及选用核算时有联系数。
本规范适用于刚性联轴器、挠性联轴器和弹性联轴器的选用核算.
二、引证规范
GB 3931 机械式联轴器名词术语
三、术语
1) 挠性联轴器
传递转矩过程中主、从动端无相对滑动且对两头基地的偏移具有抵偿功能的联轴器。
2) 交变疲惫转矩TK
长时间周期性循环改变的转矩。
3) 自动端冲击转矩TAS
自动端在起动或变速时而发生的瞬时转矩。
4) 从动端冲击转矩T凶
从动端在载荷改变或制动时而发生的瞬时转矩。
5) 自动端激振转矩TAj
自动端发生周期性振幅时的转矩。
6) 从动端撤振转矩Tu ,
从动端发生周期性振幅时的转矩。
7) 动力机系数Kw
因为动力机种类不一样而导致的附加载荷系数。
8) 起动系数Kz
因为起动频率而导致的附加载荷系数。
9) 温度系数K.
思考在温度影响下非金属弹性元件资料的强度下降系数。
10) 频率系数Kf
因为交变疲惫转矩频率的影响系教。
11) 放大系数Kv
在振荡系统中选用弹性联轴器时,思考激振转矩增大的系数。
12) 自动端冲击系数KAS
自动端冲击转矩所发生的增大系数。
13) 从动端冲击系数Kω
从动端冲击转矩所发生的增大系数。
14) 自动端的转动惯量JA
自动端与联轴器转速有关的所具有的转动惯量总和。
15) 从动端的转动惯量JL
从动端与联轴器转速有关的所具有的转动惯量总和。
16) 自动端质量系数KAJ
自动端在冲击和激振时转动惯量散布影响系数。
17) 从动端质量系数KLJ
从动端在冲击和激振时转动惯量散布影响系数。
四、联轴器选用核算

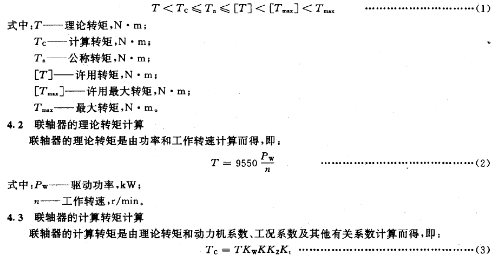

1. 联轴器的转矩
联轴器的主参数是公称转矩孔,联轴器别的转矩按GB 3931 的规则。选用时各转矩间应符合以下联系:
