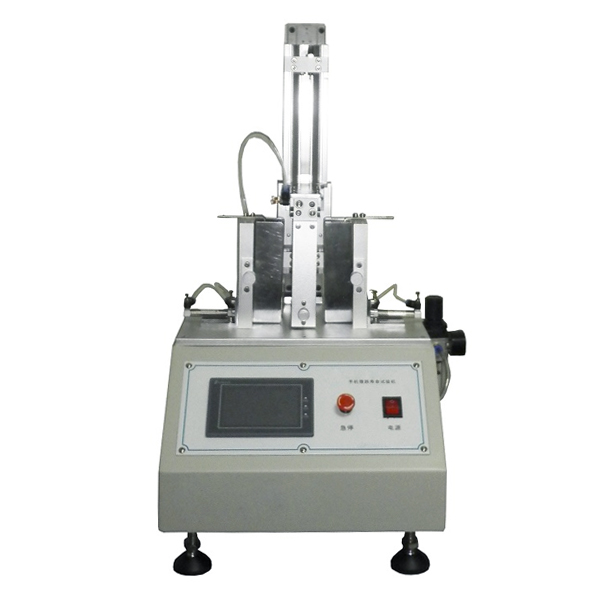

本机适用于手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌落测试。

一、动作原理：
升降气缸带动上夹具（气手指）下降将手机夹住，上升，松开气手指，手机成自由跌落运动，此时双动气缸伸缩将手机推至上夹具能夹住之位置，升降气缸带动上夹具（气手指）下降将手机夹住，上升，松开气手指，手机成自由跌落运动，如此反复直至设定次数。

二、机器特点：
1.可设定次数自动停止
2.跌落表面材料：铝，厚度为12mm。
3.跌落处采用四个复位气缸。
4.提示功能：能设定次数定值，可自动停止测试。
5.本机采用无杆气缸作为手机提起、跌落驱动源，配以精密双动气缸作归位动作，耐久使用；能实现手机等产品反复跌落，以检测产品由一定高度落下之耐冲击性；
6.由于采用气动组件及专制控制方式，极大地提升测试速度和一致性；采用液晶触摸式控制屏+PLC可编程控制器作动作程控；两个工位分别独立计数，到达设定次数自动停止测试。

三、技术参数
型  号:ZC-WD-A
工位数:1
允许试件重量:2kg(max)
跌落高度:0～150mm
测试速度范围:0～30次/min
触摸屏控制:1套
外形尺寸:L420xH750xW450mm
重  量 约:30kg
气  源:≥0.5Mpa
电  源:AC 220V
功  率:400W
