上屈服强度R.u和下屈服强度R.L的测定

8.9.1呈现明显屈服（不连续屈服）现象的金属材料，相关产品标准应规定测定上屈服强度或下屈服强度或两者如未具体规定，应测定上屈服强度和下屈服强度，或下屈服强度（图2）。

按照3.9.2.1和3.9.2.2的定义及采用下列方法测定上屈服强度和下屈服强度。
8.9.1.1图解法：试验时记录力延伸曲线或力位移曲线从曲线图读取力首次下降前的力和不计初始瞬时效应时屈服阶段中的最小力或屈服平台的恒定力将其分别除以试样原始横截面积（So)得到上屈服强度和下屈服强度（见图2）仲裁试验采用图解法。
8.9.1.2 指针法：试验时，读取测力度盘指针首次回转前指示的力和不计初始瞬时效应时屈服阶段中指示的最小力或首次停止转动指示的力将其分别除以试样原始横截面积（So）得到上屈服强度和下屈服强度。
8.9.1.3使用自动装置（例如微处理机等）或自动测试系统测定上屈服强度和下屈服强度，可以不绘制拉伸曲线图。
规定残余延伸率（Ar）的验证试样达到规定温度并保温后，施加至规定力，如产品标准无规定，通常保持试验力10s12s，然后卸除力，验证其残余延伸是否超过规定的残余延伸率。
8.11抗拉强度（Rm）的测定按照3.9.1的定义和采用图解法或指针法测定抗拉强度。
试样拉伸至断裂，从记录的拉伸曲线图上确定试验过程中达到的力，或从测力度盘上读取力用力除以试样原始横截面积得到抗拉强度。
可以使用自动装置（例如微处理机等）或自动测试系统测定抗拉强度，可以不绘制拉伸曲线图当材料显示特殊屈服现象时，可参照附录F测定其抗拉强度。
8.12断面收缩率也）的测定应按3.7条定义测定断面收缩率。
在室温下将拉断的圆形横截面试样在断裂处紧密对接在一起，使其轴线处于同一直线上，在其直径最小处的两个相互垂直方向测量直径，用其算术平均值计算最小横截面积。
矩形横截面试样、弧形横截面试样、管段试样和直径小于3mm的试样，一般不测定其断面收缩率如要求测定，由双方协商其测定方法。

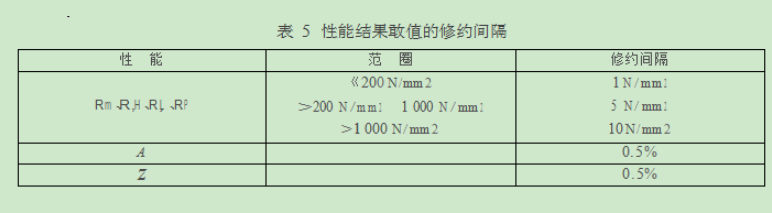

结果处理：试验测定的性能结果数值应按照相关产品标准的要求进行修约如未规定具体要求，应按照表5的要求进行修约修约的方法按照GB/T8170。
