▲ 环绕电极电压实验
▲ 试样制备
试样长约100 mm"
★ 试碰设备应符合GB 3048.8 的规则.
▲ 实验过程
1. 将试佯放于温度为65 土3 'C的烘箱中，持续时刻为4 h.
2. 从烘箱中取出试样，用金属筒带严密地环绕于试拌上，环绕~度约65 mm_
3. 在导体与金属筒之间施加沟通50 Hz 电压3 kV. 持续时刻为1 min.
▲ 耐制冷剂试碰
▲ 试样制备
试佯~约★ rn.
▲ 实验装置
1) 实验用混合液体构成如下·
氟里昂22 80%< 分量比)
冷冻机油20%< 分量比〉
单位体职混合液的分量为225 g/l。
2) 高压密封容器，容量为1-31.
3) 200'C 老化做箱1 只.
▲ 实验过程
1. 将试样放于温度为150 土3 "C的烘箱中干燥1 h ,
2. 将干燥过的试样放入装有氟里昂22 和冷冻机油混合液的容器中，密封容器坚持温度为
30 土3 "C .时刻为24 h,
3. 将试悻从混合液中取出，并在温度为150士3 "C的烘箱中干燥10 min;
4. 将试样卷绕在10 倍试样线径的金属圆棒上.
5. 在试样导体与金属圆棒间施加沟通50 H，电压3 kV. 持续时刻1 min.
柔软性实验
▲ 试佯制备
★ 每根试样长约610 mm；
1) 未经热处理的试梓5 根，
2) 在温度163 土3 "C下，放置6 h 的试样5 根；
3) 在温度149 士3 "C下，放置15 h 的试佯5 根；
▲ 实验设备
★ 200 "C烘箱一只，
b 米尺.
★ 实验过程

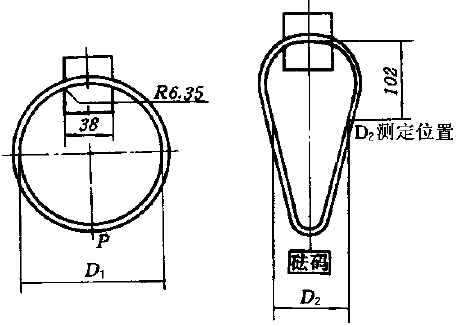

也将试样按题1 所示装好.
a. 将内径D，调整到187 mm ，在圆周的点F 加上质量为170 g 的硅码，为不使试样发生急剧改变，以5 .时刻缓慢加上黯码。
b. 试佯加硅码30 s 后，按图2 所示的方位测量直径Ð2 ;
c. lt算(D， -Dρ 的数值.
