▲ 温度湿度交变实验箱的构成

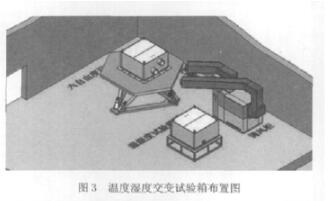

温度湿度交变实验箱由实验箱体、调风柜、控制系统等三有些构成,实验箱配有两套底座,既可以独自作为温湿度实验箱运用,也可与六自由度模仿实验台联合运用。其布置图见图3所示。
▲ 全体概述
由于该实验箱既可独自做温湿度实验,也可和六自由度模仿实验台联合运用,箱体的底板有必要与六自由度实验台联合,并且底板接受载荷为1000 kg,因而实验箱的仓体和底板的规划要求分量轻、强度好成了该产品规划的一大特色。六自由度模仿实验台面的承重在1600kg内,为了能确保六自由度的汽缸支撑力,我们思考实验箱体的外壳选用Q 195,s 1.2m m的钢板和40X40X3(mm)的方管焊接成框,确保了箱体的全体吊装强度;内胆选用SL S304/zB,s 1.0m m优异小锈钢薄板加工,有用地减小了实验箱的分量及箱内负荷,实验箱保温层选用聚胺脂泡沫发泡而成,满意了箱体的全体保温作用及可靠性。由于实验箱底板固定在六自由度台面上,它会随台面作各种空问的运动姿势,故有必要确保底板的强度,我们选用了140月o-s1z的小等边角钢作为底板外框,以便将边框与台面用高强度螺栓固定,在边框内镶嵌10#槽钢,底部为薄钢板,中问选用6.3#槽钢焊接成井字形,在井字形槽钢上铺有6 8.0的玻璃纤维板,玻璃纤维板上层为40X40X3的方管焊接成框,方管上再放置一层玻璃纤维板,全部槽钢框内用聚胺肢泡沫填充,使整块底板分量控制在650K g内,底板的构造示意图和作用图见图4。
★ 密封设备

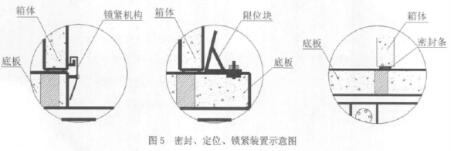

箱体开口安置在箱体卜部,尺度为1500 X 1500<m m)o< span="">开口密封选用双层硅橡胶密封条密封,密封条固定在箱体底板的联系面上,依托本身重力及锁紧设备的锁紧完成密封,如图5所示。一起,在联系面上设备有加热线,能有用的放置低温实验时的凝露,如图4所示。
★ 定位设备
受工件本身特色约束,实验箱的开口只能开在箱体底部,其工件进出方法只能采纳吊装方法完成。安放或起吊工件均需求将箱体吊起来。因而箱体在安放过程中就需求有必要的定位设备,防比箱体设备方位违背并尽量减小设备难度节省设备时问,定位设备如图5所示。
★ 锁紧设备
箱体在实验台上需求在六个自由度内振荡,因而箱体有必要要设备结实,小仅需求限位设备,并且需求锁紧组织。箱体锁紧采纳工程上常用的偏疼拉力钩拉紧的方法完成,如图5。
▲ 调风柜

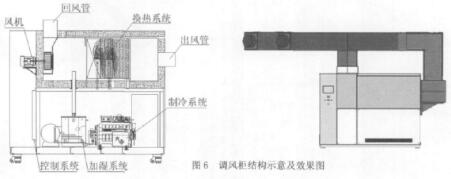

根据此设备运用特色,即箱体处于小停的振荡状况中,这种状况卜作业会使压缩机、蒸腾器的运用寿命和可靠性卜降,所以实验箱选用分体式规划,主箱体用于试件在六自由度模仿环境卜进行温湿度测验:空调室、制冷机组、电控系统坐落独立的调风柜内,经过送风管道为主箱体供给温湿度条件。空调室从左到右分别为风叶,加湿喷管,加热器,蒸腾(除湿)器等。空调室循环风机坐落电器控制系统内。出风口坐落空调系统顶部,风量经过出风管道进入主箱体,最终经过回风管道(调风柜右侧)回到空调问内。加热器及传感器引线经过箱体侧壁引向电器控制系统内。蒸腾器铜管也是经过箱体底部引向箱体外。制冷机组及控制系统(总称调风柜)坐落实验箱体旁边面,经过风管与作业室箱体衔接,调风柜构造及效果图见图6。
因为实验箱与制冷系统为分体式,实验箱的冷量是靠凉风做载冷体取得。因而只要在有满意的低温气体的质量流量的状况卜才干完成作业温度,经核算实验箱在满意过渡进程和安稳漏冷的状况卜,应当要有8K W的冷量才干满意要求,因制冷机组选用了l OH P谷轮复叠机组,该机组在满意作业状况卜制冷量约l OK W。风是经小300风管向实验箱送风,风的循环量可由两部分构成,便利实验箱体的六自由度运动和削减风量丢失;冷凝器独自装置在用户的风柜外,一起将热风排出室外。
